Эффективная схема отопления с теплоаккумулятором для дома

Многие владельцы частных домов часто сталкиваются с вопросом: что такое тепловой аккумулятор, используемый в отопительных системах, и как он функционирует. В этой статье мы подробно рассмотрим устройство этих механизмов и объясним, как правильно подключить теплоаккумулятор к котлу, чтобы улучшить эффективность отопления.

Что такое тепловой аккумулятор и как он работает

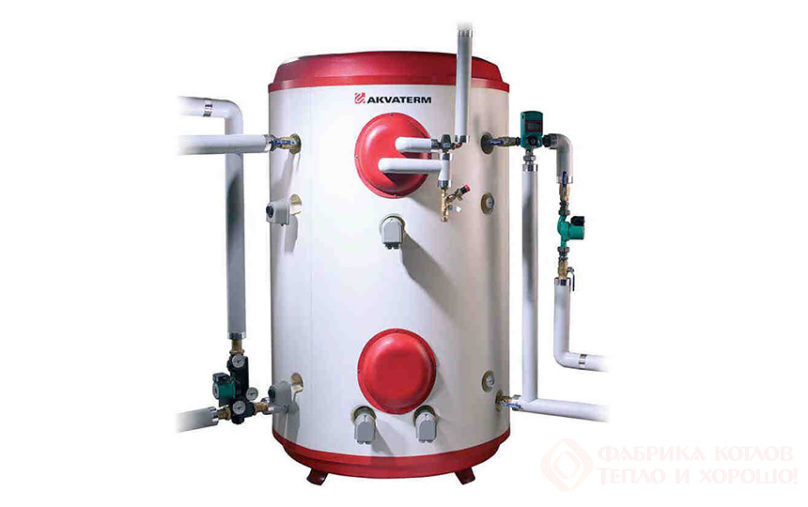

Тепловой аккумулятор, или аккумуляторный бак, представляет собой высокую емкость цилиндрической или квадратной формы, оснащенную несколькими патрубками на разных уровнях. Объем таких баков может варьироваться от 20 до 3000 литров, однако наиболее востребованными являются модели объемом от 0,3 до 2 м³.

Основная функция теплового аккумулятора — накопление и сохранение тепла, которое может быть использовано в нужный момент для обогрева помещений. Это оборудование обладает рядом особенностей:

• Может быть оснащено большим числом патрубков (от четырех до нескольких десятков), что зависит от конфигурации системы отопления и количества контуров.
• Оснащается теплоизоляцией, которая может быть выполнена из минеральной ваты или вспененного полиуретана. Это важно даже при установке в отапливаемом помещении, чтобы минимизировать теплопотери.
• Для изготовления бака можно использовать черную или нержавеющую сталь. Нержавеющая сталь обеспечивает больший срок службы, хотя и стоит дороже.
• Бак может быть разделен на сообщающиеся сегменты для поддержания равномерной температуры в разных частях.
• Некоторые модели оснащаются фланцами для установки трубчатых электронагревателей (ТЭНов), что позволяет использовать бак по принципу электрического котла.
• При наличии теплообменника тепловой аккумулятор может выполнять функцию подготовки горячей питьевой воды. Теплообменник может быть как обычным проточным, так и накопительным внутри резервуара.
• Дополнительно может быть установлен теплообменник для солнечного коллектора, который эффективно работает даже при низкой производительности коллектора, например, в вечернее время.

Применение теплоаккумуляторов с твердотопливными котлами

Для твердотопливных котлов использование теплового аккумулятора позволяет обеспечить режим работы, при котором топливо сгорает полностью, а мощность и КПД оборудования находятся на максимальном уровне. Подключение теплоаккумулятора к котлу предполагает следующую схему:

• Тепло, производимое котлом при максимальной мощности, направляется в резервуар с водой, которая нагревается до высокой температуры.
• После полного сгорания топлива теплоноситель продолжает циркулировать от бака к радиаторам, постепенно отдавая тепло и обеспечивая стабильный обогрев.

Это значительно сокращает количество растопок котла, экономя время и физические усилия.

Использование тепловых аккумуляторов для электрокотлов

Самодельный тепловой аккумулятор, работающий совместно с электрокотлом, также может быть выгодным решением. Особенно полезен такой подход при использовании ночного тарифа на электроэнергию. Ночью стоимость электроэнергии ниже, что позволяет снизить затраты на отопление.

Система работает следующим образом: в ночное время электрокотел автоматически включается и нагревает аккумулятор до 90°С. В течение дня тепло из аккумулятора расходуется на обогрев дома, что позволяет существенно снизить потребление электроэнергии в пиковые часы.

Многоконтурные системы отопления с тепловыми аккумуляторами

Одно из преимуществ тепловых аккумуляторов — возможность использовать их в качестве гидрострелки. Благодаря наличию нескольких патрубков, можно отбирать теплоноситель с нужной температурой на разных уровнях бака. Это позволяет создавать контуры с высокой и низкой температурой, например, для радиаторов и теплых полов соответственно.

Важно помнить о насосах, которые контролируют уровень нагрева, так как температура воды в баке может различаться в зависимости от уровня. Кроме того, к одному аккумулятору могут быть подключены сразу несколько котлов различных типов.

Правильная установка и расчет теплового аккумулятора

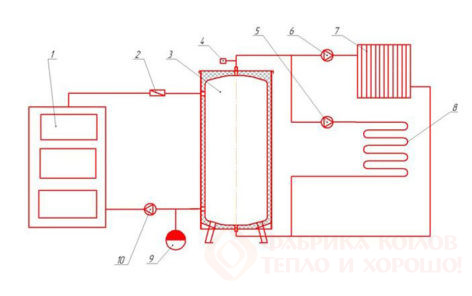

Принцип подключения теплового аккумулятора схож с подключением гидрострелки, с той разницей, что бак требует теплоизоляции и имеет больший объем. Его необходимо монтировать между подающим и обратным трубопроводами котла. Подающий трубопровод подключается к верхней части бака, а обратный — к нижней.

Для расчета емкости аккумулятора можно воспользоваться формулой: Q = mc (T2-T1), где Q — количество накопленного тепла, m — масса воды в баке, c — удельная теплоемкость воды (4200 Дж/кг*К), T2 и T1 — начальная и конечная температура воды. Это позволит определить, какой объем должен иметь тепловой аккумулятор для обеспечения нужной теплоемкости.

Тепловые аккумуляторы особенно эффективны в системах отопления, работающих на твердом топливе. Они позволяют увеличить КПД котла до 85%, сократить расход топлива до 30% и продлить срок службы оборудования.

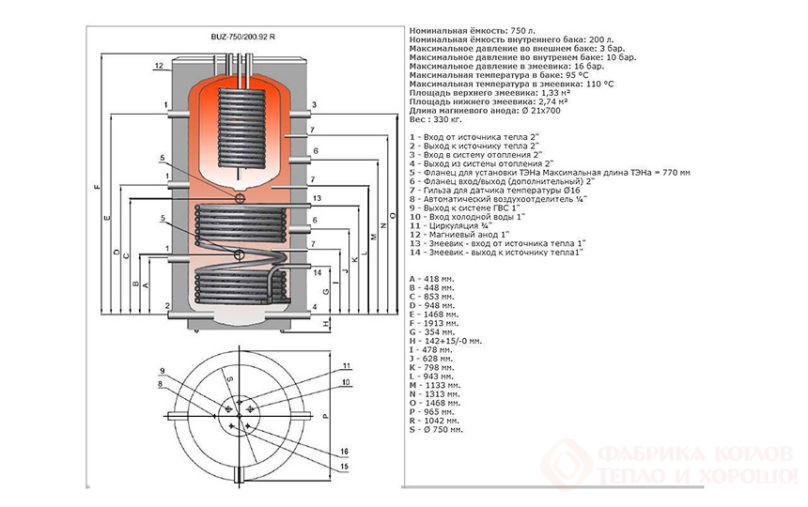

Конструкция теплового аккумулятора

Основной элемент любого теплового аккумулятора — термоаккумулирующий материал с высокой теплоемкостью. В зависимости от вида материала тепловые аккумуляторы могут быть:

• твердотельные,
• жидкостные,
• паровые,
• термохимические,
• с дополнительным нагревательным элементом.

В системах отопления частных домов чаще всего применяются бак-аккумуляторы горячей воды, где в качестве термоаккумулирующего элемента используется вода. Иногда вместо воды используют антифриз, предназначенный для отопительных систем.

Примером теплового аккумулятора с дополнительным нагревательным элементом может служить накопительный водонагреватель, который обеспечивает горячее водоснабжение.

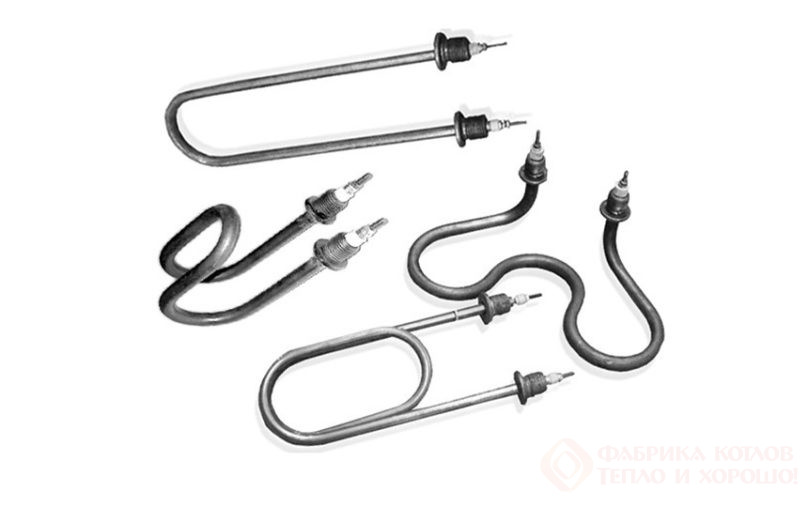

Внутри теплового аккумулятора могут быть установлены дополнительные нагреватели, такие как электронагреватель (ТЭН) или теплообменник, подключаемый к солнечным коллекторам или тепловым насосам. Их основная задача — поддерживать необходимую температуру нагрева рабочей жидкости.

Тепловой аккумулятор — это устройство, способное значительно повысить эффективность и экономичность системы отопления. Если вы хотите выбрать надежное оборудование для вашего дома, рекомендуем ознакомиться с вариантами автоматических котлов, такими как котел пеллетный автоматический, которые обеспечат комфорт и простоту использования.
